Univerzální magnetická sada DAA pro držák zásobníku

Univerzální magnetická sada DAA pro držáky zásobníků

Univerzální magnetická sada DAA obsahuje všechny díly potřebné k montáži magnetu v pouzdře o průměru 48mm od Double-Alpha Academy na přední stranu držáků zásobníků DAA. Umožňuje dodatečně rozšířit stávající pouzdro na zásobníky DAA o magnetický držák, na který lze zásobník odložit a rychle jej opět sejmout.

Základem je magnet o průměru 48mm. Držáky zásobníků DAA mají různé konstrukce, proto balení obsahuje šrouby různých délek, závitovou vložku, gumovou a ocelovou podložku – podle modelu je potřeba pouze část z nich.

Vhodné pro:

• hliníkový držák zásobníků DAA X-RAY
• polymerový držák zásobníků DAA X-RAY
• držák zásobníků DAA Racer Gen-2
• držák zásobníků DAA Alpha-XI
• starší hliníkové držáky zásobníků DAA Alpha-X a Race Master
• DAA XiP a DAA Racer Gen-1 (plastové, bez předvrtaného otvoru pro magnet – je nutné vrtání)

Pozor: K montáži magnetu na vnější stranu pouzdra Single Stack Racer je navíc potřeba zápustná matice, která není součástí obsah balení.

Montáž:

• X-RAY hliník – upevněte šroubem M4 (8mm nebo 10mm podle usazení), gumová podložka patří mezi držák zásobníku a magnet.
• X-RAY polymer a Racer Gen-2 – upevněte šroubem M4 (8mm nebo 10mm), ocelová podložka patří mezi držák zásobníku a magnet a brání vytažení závitové vložky.
• Alpha-XI, Alpha-X a Race Master – upevněte šroubem M5 se zápustnou hlavou, gumová podložka patří mezi držák zásobníku a magnet.
• XiP a Racer Gen-1 – vyvrtejte otvor uprostřed 14mm nad spodním okrajem vrtákem o průměru 6,7-6,9mm, zevnitř vložte závitovou vložku a opatrně ji protáhněte šroubem M4 přes magnet. Poté šroub povolte, vložte gumovou podložku mezi držák zásobníku a magnet a znovu utáhněte.

Lze použít kapku zajišťovač závitů, šrouby však nedotahujte příliš pevně. K ochraně před kovovými pilinami a omezení magnetické síly směrem ven se hodí Kryt DAA pro magnetický držák zásobníků.

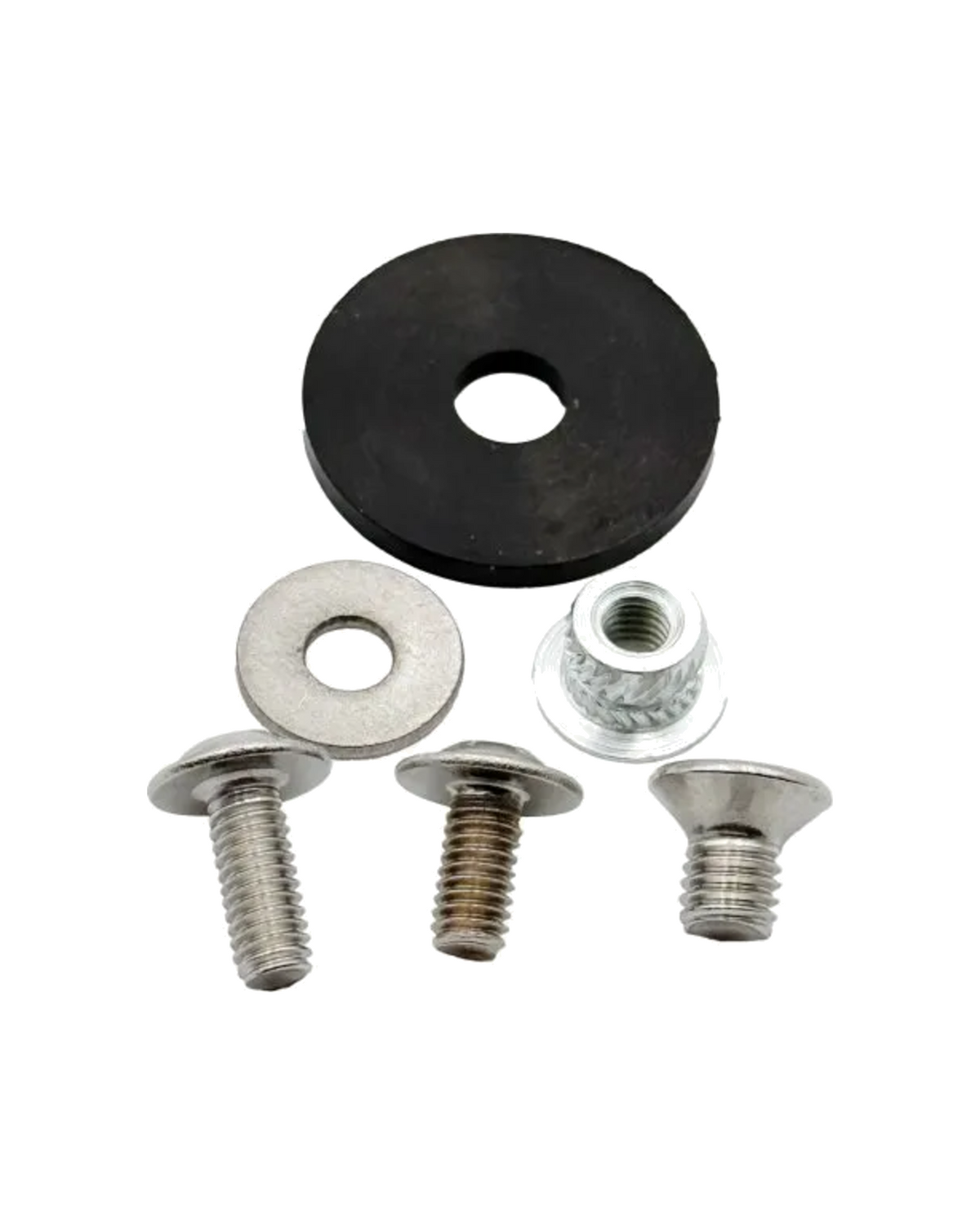

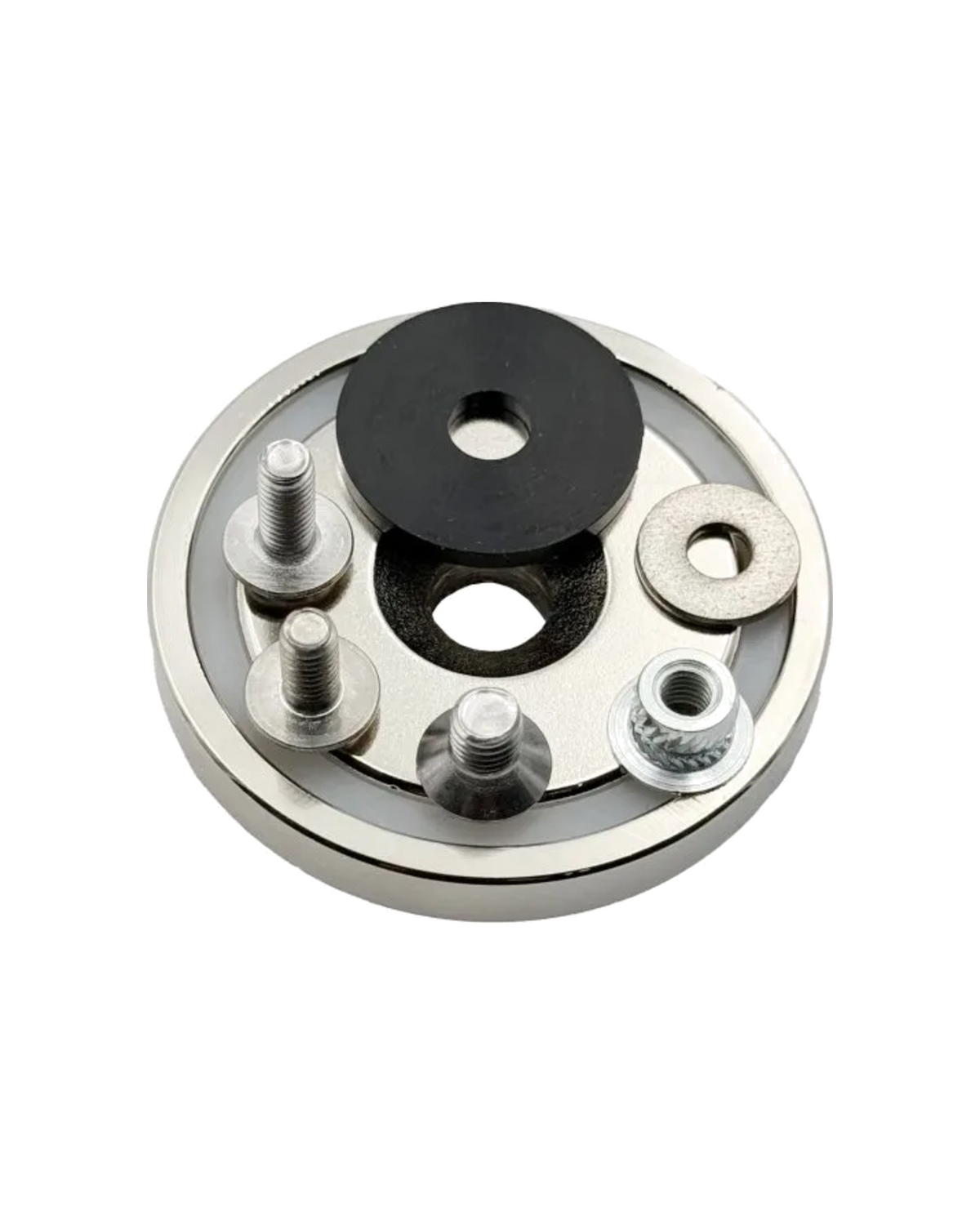

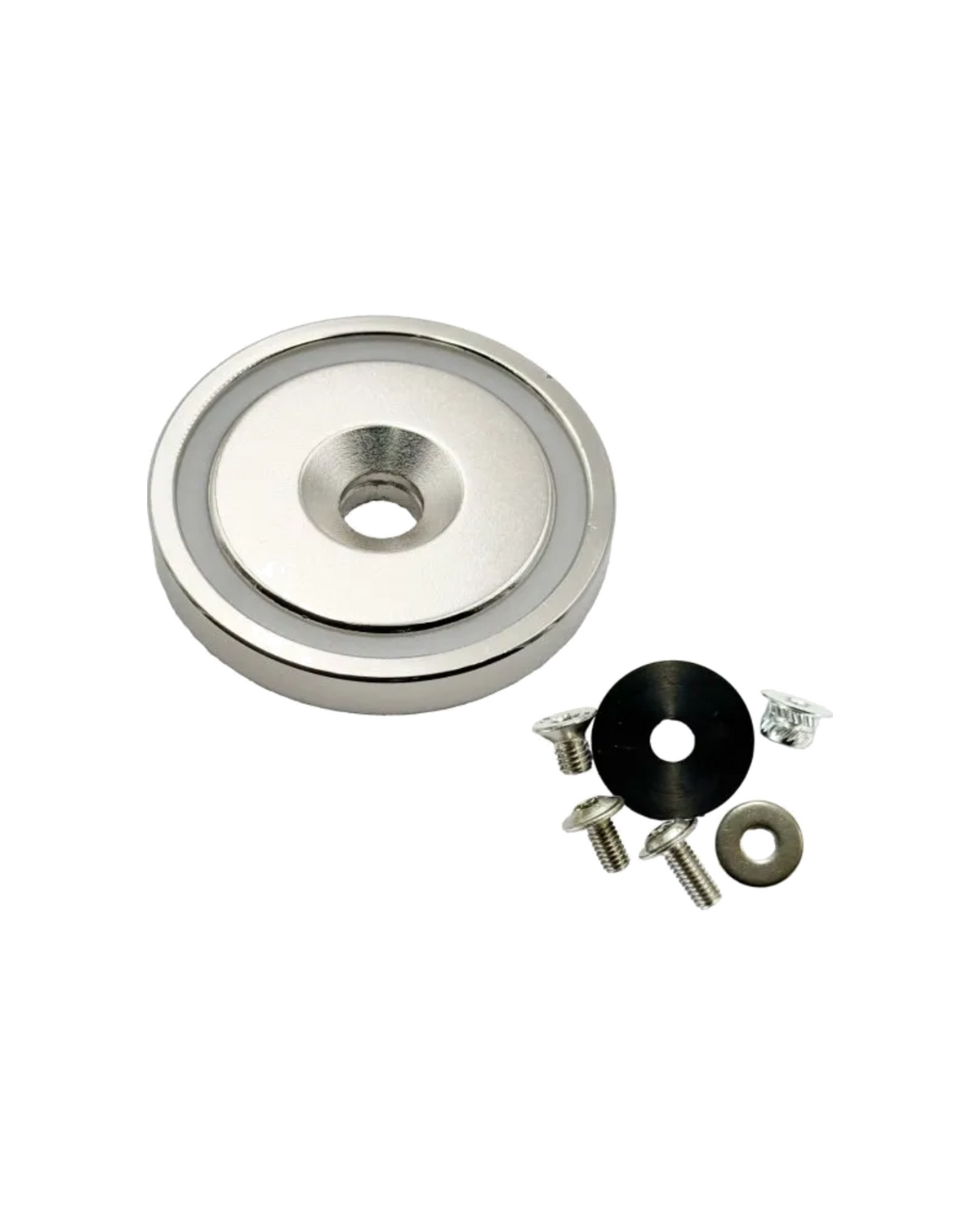

obsah balení:

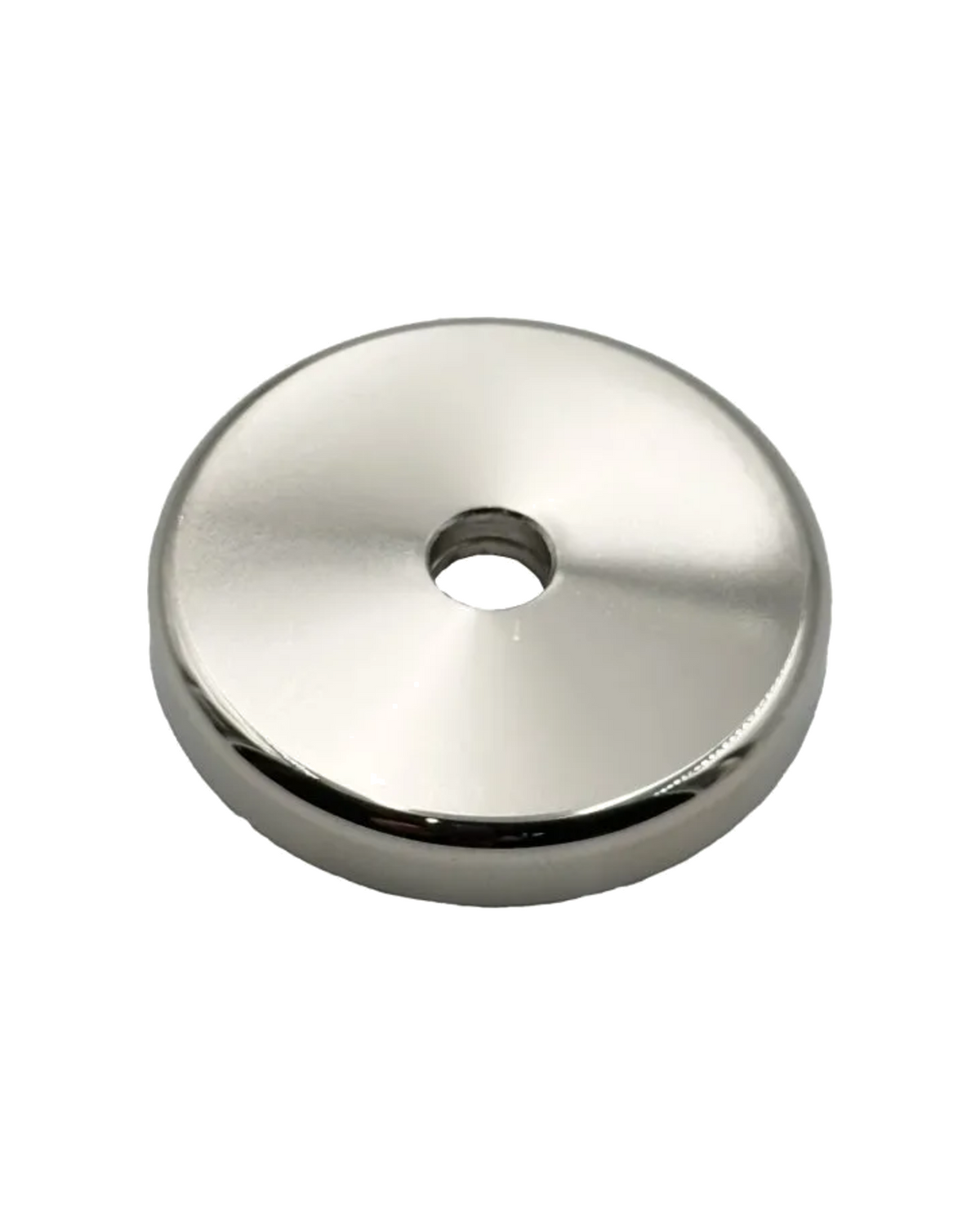

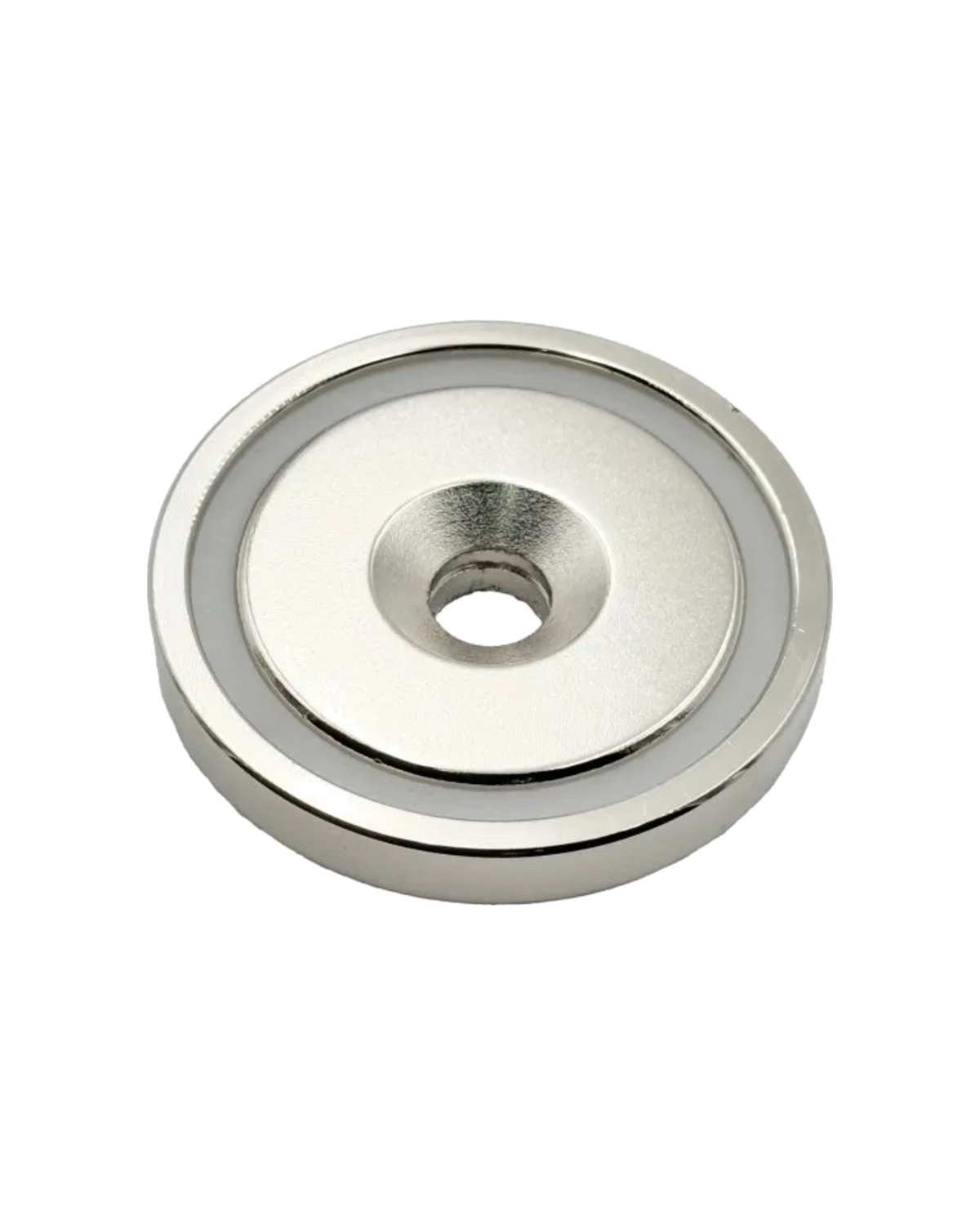

• 1x magnet v pouzdře N52 48mm
• 1x gumová podložka 22x2mm
• 1x ocelová podložka 12x0,8mm
• 1x šroub se zápustnou hlavou M5x10mm
• 1x šroub s plochou hlavou a širokou přírubou M4x8mm
• 1x šroub s plochou hlavou a širokou přírubou M4x10mm
• 1x závitová vložka M4

Číslo dílu OEM:

• 104181
